Producător de rafturi cu deschidere lungă

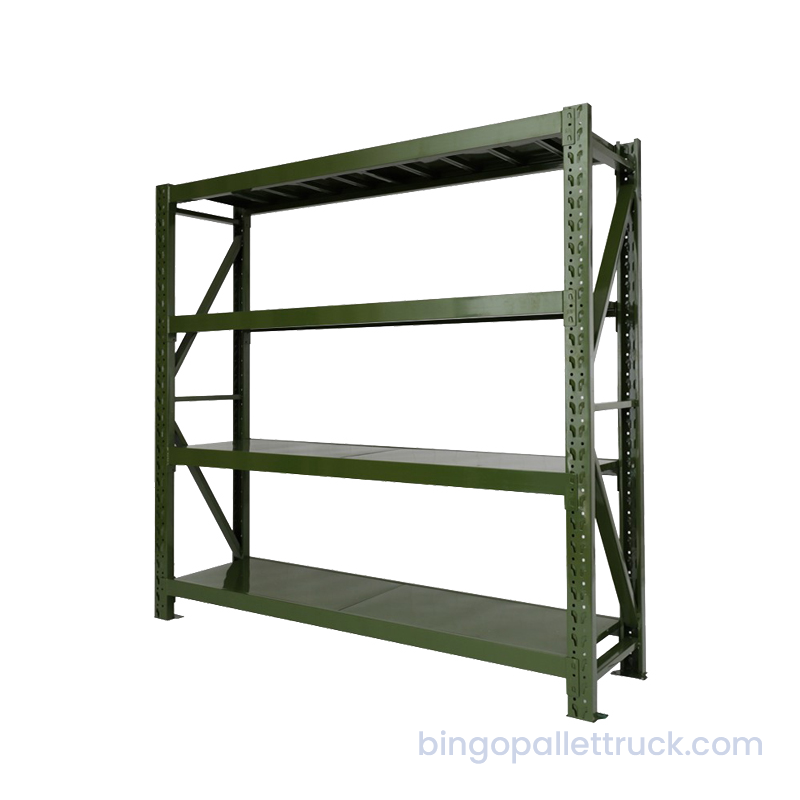

Rafturi lungi este un sistem de depozitare rezistent, de sine stătător, conceput pentru a gestiona mărfuri voluminoase, supradimensionate sau de formă neregulată pe care rafturile standard nu le pot găzdui. Spre deosebire de rafturile convenționale pentru paleți, rafturile cu deschidere lungă fac puntea dintre rafturile ușoare și rafturile complete pentru paleți - făcându-l o soluție indispensabilă pentru depozite, centre de distribuție, fabrici de producție și operațiuni de vânzare cu amănuntul din spatele casei.

Sistemul are în mod obișnuit lățimi ale compartimentelor care variază de la 1.200 mm până la 2.700 mm , adâncimile raftului de la 400 mm până la 900 mm , și capacități de încărcare pe raft care ajung de obicei 300-800 kg . Aceste specificații permit operatorilor să stocheze totul, de la piese de automobile și bobine de cabluri electrice până la scânduri de lemn, echipamente sportive și componente de electrocasnice - toate într-un singur sistem organizat.

La Yancheng Bingo Machinery Equipment Co., Ltd, ne concentrăm pe nevoile de echipamente ale diverselor scenarii de depozitare și logistică, oferind clienților globali soluții integrate unice pentru depozitarea și manipularea materialelor. Rafturile cu deschidere lungă sunt piatra de temelie a acestei oferte, combinând flexibilitatea structurală cu gestionarea practică a sarcinii într-o singură platformă scalabilă.

Capacitate tipică de încărcare în funcție de tipul de raft

Caracteristici structurale cheie și cât de lungă funcționează rafturile

Rafturile cu deschidere lungă funcționează pe un principiu simplu, dar extrem de proiectat: ansamblu fără șuruburi sau cu nituri care permite montanților (stâlpi) și grinzilor (bare transversale) să se interconecteze fără unelte, în timp ce plăci de particule, podele din oțel sau panouri din plasă de sârmă formează suprafața raftului. Rezultatul este un sistem extrem de adaptabil, care poate fi reconfigurat pe măsură ce liniile de produse sau nevoile de depozitare evoluează.

Componentele de bază

• Rame verticale: Coloane din oțel laminate la rece cu fante perforate la intervale regulate (de obicei la fiecare 50 mm), permițând reglarea precisă a înălțimii fiecărui nivel de raft.
• Grinzi orizontale: Grinzi în trepte sau grinzi cu case care se întind pe toată lățimea tragului, de obicei acoperite cu pulbere pentru rezistență la coroziune și distribuție a sarcinii.
• Panouri pentru rafturi: Plăci aglomerate (cele mai comune), plăci de oțel sau tablă de sârmă - selectate în funcție de tipul de încărcare, metoda de acces și cerințele de igienă.
• Concentrații și plăci pentru picioare: Cadrele de contravântuire din spate și lateral asigură rigiditate împotriva forțelor laterale; plăcile de bază distribuie greutatea pe podea în siguranță.
• Accesorii optionale: Despărțitoarele, panourile din spate, suporturile pentru etichete, plasa anti-colapsare și protecțiile coloanei extind funcționalitatea și siguranța.

Prezentare generală a procesului de asamblare

1. Fixați cadrele verticale pe podea folosind plăci de bază și șuruburi de fixare.
2. Fixați grinzile orizontale în fante perforate la înălțimea dorită - nu necesită sudură sau șuruburi.
3. Așezați panourile de rafturi peste grinzi; panourile se blochează pe loc sau sunt fixate cu cleme.
4. Adăugați contravântuiri spate și orice accesorii opționale (separatoare, apărătoare, etichete).
5. Efectuați un test de sarcină și o inspecție finală de siguranță înainte de punere în funcțiune.

Un standard Rafting-ul cu 5 locații poate fi asamblat de doi muncitori în mai puțin de 4 ore — un avantaj semnificativ față de sistemele sudate sau cu șuruburi care necesită antreprenori specialiști și timp de nefuncționare prelungit.

Industrii și aplicații în care rafturile cu durată lungă oferă valoare maximă

Rafturile lungi nu sunt o soluție unică pentru fiecare depozit. Valoarea sa este cea mai mare în aplicațiile în care mărfurile sunt culese manual, sunt prea mari sau grele pentru rafturile standard, dar nu necesită depozitare completă a paleților. Următoarele industrii beneficiază cel mai mult:

Rata de utilizare a spațiului în funcție de sistemul de stocare (medii cu alegere manuală)

Atunci când sunt combinate cu un sistem de podea la mezanin, rafturile cu deschidere lungă pot împinge utilizarea spațiului utilizabil peste 80% — aproape dublu față de amenajările standard de rafturi de la nivelul solului.

Compararea configurațiilor de rafturi cu deschidere lungă: alegerea configurației potrivite

Nu toate sistemele de rafturi lungi sunt egale. Opțiunile de configurare — tipul panoului, ecartamentul cadrului, numărul de locații și selecția accesoriilor — afectează semnificativ performanța, costul și longevitatea. Iată o defalcare practică a celor mai comune configurații și când să le folosiți fiecare:

Opțiuni pentru panoul de raft

• Plăci aglomerate (18–22 mm): Cel mai rentabil; potrivit pentru medii uscate și mărfuri cu fundul neted. Evaluat până la 400 kg per raft în configurații standard.
• Pardoseală din tablă de oțel: Capacitate de încărcare mai mare; ideal pentru piese grele, articole uleioase sau setări sensibile la igienă. Evaluat până la 600–800 kg pe raft.
• Pardoseală din plasă de sârmă: Permite trecerea prafului, apei de stropire și luminii; de preferat în depozitele cu grad de incendiu sau în depozitele frigorifice. Adaugă vizibilitate conținutului raftului de jos.

Radar de performanță: comparație tip panou

Ecartamentul cadrului și selecția intervalului de deschidere

Cadrele verticale sunt de obicei fabricate din Oțel laminat la rece de la 1,5 mm până la 2,5 mm . Cadrele cu ecartament mai mare (2,0–2,5 mm) sunt recomandate atunci când rafturile vor transporta în mod constant sarcini de peste 400 kg sau când sistemele vor fi utilizate în medii de ridicare cu ciclu mare. Selectarea intervalului de compartiment depinde de cel mai lung articol care trebuie stocat - de regulă, cea mai lungă dimensiune a articolului nu trebuie să depășească 85% din lățimea liberă a golfului pentru a permite încărcarea și recuperarea în siguranță.

Costul total de proprietate: rafturi cu durată lungă vs. alternative

Prețul de achiziție este doar o dimensiune a costului real al unui sistem de stocare. Rafturile cu durată lungă iese în evidență nu doar prin investiția inițială, ci și pe întreaga durată de viață. Yancheng Bingo Machinery Equipment Co., Ltd își structurează soluțiile unice pentru a ajuta clienții să vadă această imagine completă înainte de a se angaja în orice sistem.

Indicele costurilor cumulate pe 5 ani (bază: rafturi cu durată lungă = 100)

Analiza de mai sus surprinde costurile de reconfigurare - o cheltuială ascunsă majoră pentru companiile al căror mix de SKU se schimbă sezonier. Rafturile standard necesită înlocuire frecventă; rafturile pentru paleți sunt rigide prin proiectare. Rafturi lungi typically delivers reconfiguration in under 2 hours per bay without specialist tools , ceea ce înseamnă că întreruperea operațională este minimă, iar costurile cu forța de muncă rămân controlate.

Avantajele suplimentare ale costurilor includ: nu necesită stivuitor (economisirea costurilor de închiriere sau achiziție de 15.000–80.000 USD per unitate ), ancorare minimă la podea (reducerea costurilor de instalare cu până la 40% în comparație cu rafturile pentru paleți) și o durată de viață tipică de 15–20 de ani cu intretinere corespunzatoare.

Standarde de siguranță și cele mai bune practici pentru rafturile de lungă durată

Funcționarea în siguranță a sistemelor de rafturi de lungă durată depinde de trei piloni: specificații corecte în faza de proiectare, instalare conformă și management disciplinat de zi cu zi. Următoarele standarde și practici sunt cele mai relevante la nivel global:

Standarde relevante

• EN 15512 (Europa): Specifică cerințele structurale pentru rafturile reglabile pentru paleți și rafturile cu durată lungă utilizate în setările industriale.
• AS 4084 (Australia): Acoperă rafturile de depozitare din oțel, inclusiv gradele de încărcare a raftului, considerațiile seismice și cerințele de inspecție.
• RMI MH16.1 (SUA): Standardul național american pentru proiectarea, testarea și utilizarea rafturilor de depozitare din oțel industrial.
• GB/T 25347 (China): Standard național pentru rafturi din oțel utilizate în medii industriale ușoare și logistice.

Reguli cheie de funcționare zilnică

1. Nu depăși niciodată raft nominal UDL (încărcare uniform distribuită) — valorile de sarcină trebuie afișate la capătul fiecărui compartiment.
2. Distribuiți încărcăturile uniform pe toată adâncimea raftului; nu concentrați greutatea la marginea din față.
3. Inspectați cadrele și grinzile pentru cel puțin deformare, coroziune sau deteriorare trimestrial ; scoateți imediat din serviciu dacă vreun montant vertical este îndoit mai mult de L/350.
4. Nu folosiți rafturile ca structură de cățărare; furnizați echipamente de acces dedicate în cazul în care articolele sunt depozitate peste 1,8 m.
5. Instalați plasă anti-prăbușire sau panouri din spate pe rafturile superioare în fețele de ridicare unde obiectele ușoare ar putea cădea asupra lucrătorilor.

Integrarea raftului de lungă durată într-un sistem de depozitare mai larg

Rafturile cu durată lungă funcționează rareori izolat. În operațiunile de logistică mature, face parte dintr-un ecosistem de depozitare hibrid care poate include rafturi pentru paleți pentru stocul de rezervă în vrac, etaje de mezanin pentru maximizarea spațiului, rafturi mobile pentru depozitarea arhivelor de mare densitate și sisteme automate de picking la nivelul de onorare a comenzilor. Abilitatea este de a proiecta tranziții între aceste zone, astfel încât mărfurile să curgă eficient de la primire la expediere, fără blocaje.

În calitate de furnizor de soluții unice, integrate pentru depozitarea și manipularea materialelor, Yancheng Bingo Machinery Equipment Co., Ltd lucrează cu clienții la nivel global pentru a mapa fluxul de produse, viteza SKU și frecvența de alegere înainte de a recomanda combinația de sisteme - inclusiv rafturi lungi — va oferi cel mai bun profit. Această perspectivă la nivel de sisteme dezvăluie adesea că o zonă de rafturi proiectată atent poate elimina nevoia de echipamente automate costisitoare în operațiunile mici și mijlocii.

Modele comune de integrare

• Rafturi Pallet Racking: Palet racking stores full pallets in bulk reserve; long span shelving is used in the forward pick area where individual items are manually selected. A gravity-fed pick lane or conveyor connects the two zones.
• Rafturi Mezzanine: Rafturile de la parter gestionează SKU-uri de clasă A cu mișcare rapidă; nivelul mezaninului găzduiește SKU-uri B/C cu mișcare lentă. Dublează suprafața utilizabilă fără a extinde amprenta clădirii.
• Rafturi Mobile Carriages: Montarea rafturilor cu deschidere lungă pe baze mobile alimentate reduce numărul de culoar de la 50% din suprafața podelei la sub 15%, crescând dramatic densitatea de depozitare în locurile constrânse.

Întrebări frecvente despre rafturile cu durată lungă

Câtă greutate poate suporta rafturile de lungă durată pe raft?

Capacitatea raftului depinde de ecartamentul cadrului, materialul panoului raftului și deschiderea compartimentului. Suport tipic pentru rafturi din plăci aglomerate 300–500 kg per nivel (UDL) ; rafturile din tablă de oțel pot ajunge 600-800 kg pe nivel . Consultați întotdeauna diagrama de încărcare a producătorului specifică configurației instalate — nu aplicați cifre generice pentru diferite game de produse.

Se pot folosi rafturile cu deschidere lungă în aer liber?

Rafturile standard cu deschidere lungă sunt proiectate pentru medii interioare acoperite. Pentru utilizare în exterior sau semi-exterior, cadrele trebuie să fie galvanizate la cald sau acoperite cu pulbere de calitate marine, iar panourile din aglomerate trebuie înlocuite cu plasă de sârmă din oțel sau HDG. Calculele sarcinii vântului trebuie, de asemenea, încorporate în specificația structurală.

Cât timp durează asamblarea unui sistem de rafturi lungi?

Pentru un tipic Sistem cu 5 locuri, 4 nivele (aproximativ 12 m × 2,4 m) , doi lucrători cu experiență pot finaliza asamblarea completă - inclusiv ancorarea podelei și verificările finale de siguranță - în 4-6 ore . Asamblarea fără șuruburi elimină nevoia de antreprenori specialiști în majoritatea cazurilor.

Care este înălțimea maximă pentru rafturile cu deschidere lungă?

Majoritatea configurațiilor standard de rafturi lungi sunt proiectate pentru înălțimi de până la 3.000 mm (3 m) . Sunt disponibile sisteme de până la 4.500 mm cu montanți de ecartament mai mare și contravântuiri suplimentare, dar la această înălțime sunt necesare, în general, un echipament de asistență pentru stivuitor și autorizarea unui inginer structural. Pentru înălțimi de peste 4,5 m, rafturile pentru paleți sunt de obicei soluția mai potrivită.

Sunt rafturile de lungă durată compatibile cu sistemele standard de coduri de bare și WMS?

Da. Rafturile de lungă durată sunt pe deplin compatibile cu etichetele cu coduri de bare, etichetele RFID și adresarea locației sistemului de management al depozitelor (WMS). Fiecărui nivel de compartiment și raft i se atribuie un cod unic de locație, iar suporturile de etichetă sau benzile de etichete magnetice pot fi montate pe grinda frontală. Acest lucru face integrarea cu platformele WMS obișnuite, fără modificări structurale necesare.

Ce întreținere necesită rafturile de lungă durată?

Întreținerea de rutină este minimă: inspecții vizuale trimestriale pentru deformarea cadrului, slăbirea conexiunii grinzii și coroziunea suprafeței; audituri anuale de sarcină pentru a confirma că capacitățile nominale nu sunt depășite; și înlocuirea imediată a oricărei componente care prezintă daune care depășesc toleranțele specificate de producător. Piesele de schimb — montanti, grinzi și panouri de rafturi — sunt de obicei stocate și pot fi schimbate fără a demonta locașurile adiacente.
