Rafturi pentru paleti este coloana vertebrală a depozitelor moderne. Indiferent dacă gestionați un centru de distribuție, o unitate de producție sau un depozit de vânzare cu amănuntul, alegerea sistemului potrivit de rafturi pentru paleți determină în mod direct cât de eficient sunt utilizate spațiul și stocul dvs . Acest articol prezintă tot ce trebuie să știți — de la tipurile de sistem și specificațiile de încărcare la standardele de instalare și strategiile de optimizare — astfel încât să puteți lua decizii informate pentru operațiunile dvs. de depozitare.

Ce este Raft pentru paleți și de ce contează

Rafturile pentru paleți se referă la un sistem de depozitare pentru manipularea materialelor conceput pentru a stoca materialele pe paleți – numite și „derapante” – în rânduri orizontale cu mai multe niveluri. Aceste sisteme sunt proiectate pentru a maximiza spațiul vertical, oferind în același timp depozitare organizată și accesibilă pentru o gamă largă de bunuri.

Piața globală de rafturi pentru depozite a fost evaluată la aproximativ 11 miliarde de dolari în 2023 și se estimează că va crește la un CAGR de peste 7% până în 2030, determinat de expansiunea rapidă a centrelor de e-commerce și a furnizorilor terți de logistică (3PL). În centrele de distribuție de mare densitate, un sistem optimizat de rafturi pentru paleți poate crește capacitatea de depozitare cu până la 40-60% comparativ cu stivuirea la nivelul podelei.

Dincolo de capacitate, sistemele de rafturi îmbunătățesc precizia la alegere, reduc deteriorarea produsului, îmbunătățesc siguranța la locul de muncă și permit o rotație mai rapidă a stocurilor - toate valorile critice în mediul actual al lanțului de aprovizionare.

Principalele tipuri de Raft pentru paleți Sisteme

Nu toate soluțiile de rafturi pentru paleți sunt create egale. Fiecare tip de sistem este optimizat pentru volume specifice de debit, număr SKU și fluxuri de lucru operaționale. Mai jos este o comparație a celor mai utilizate sisteme:

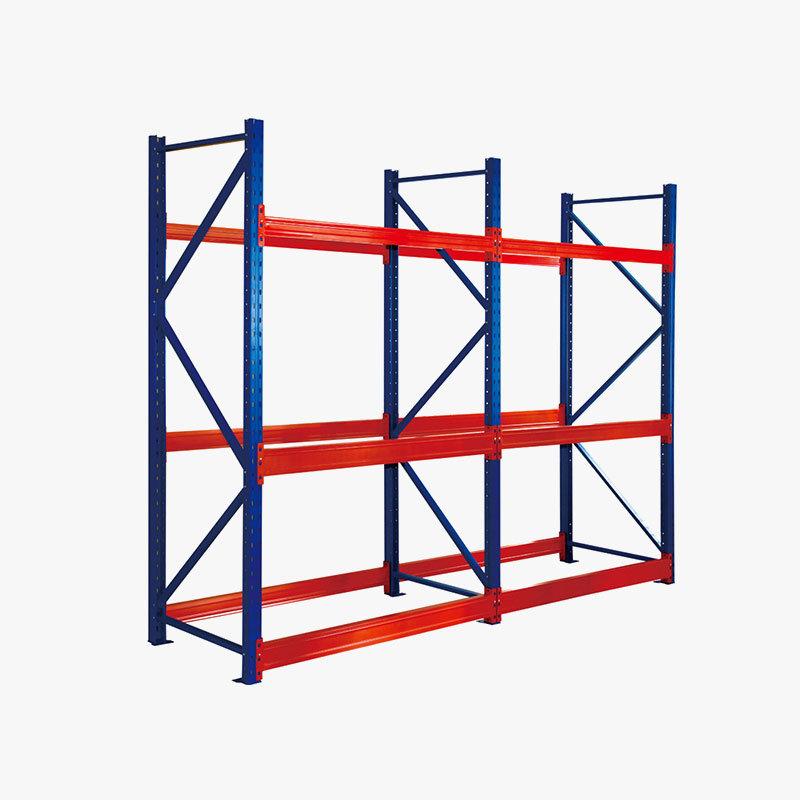

Rafturi selective pentru paleți — Standardul industriei

Rafturile selective sunt sistemul cel mai larg adoptat la nivel global, reprezentând peste 60% din rafturile depozitului instalate . Oferă acces direct la fiecare poziție de palet, făcându-l ideal pentru operațiuni cu o mare diversitate SKU. Nivelurile standard ale fasciculului sunt de obicei distanțate la intervale de 1.800–2.200 mm, iar sistemele pot atinge înălțimi de 10–12 metri cu echipament adecvat de stivuitor.

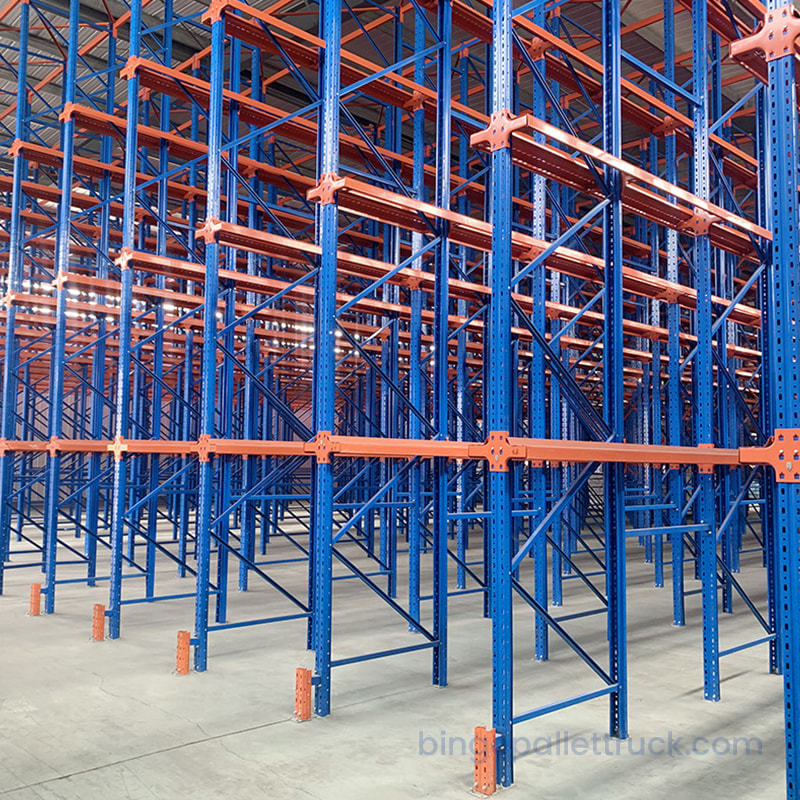

Rafturi Drive-In — Densitate maximă pentru depozitarea în vrac

Rafting-ul elimină culoarele de acces din structura raftului, permițând stivuitoarelor să circule pe benzile de rafturi. Acest sistem poate crește densitatea de stocare prin pana la 75% comparativ cu rafturile selective — dar cu prețul selectivității. Este cel mai eficient pentru depozitele frigorifice și pentru producătorii cu cantități mari de SKU-uri identice.

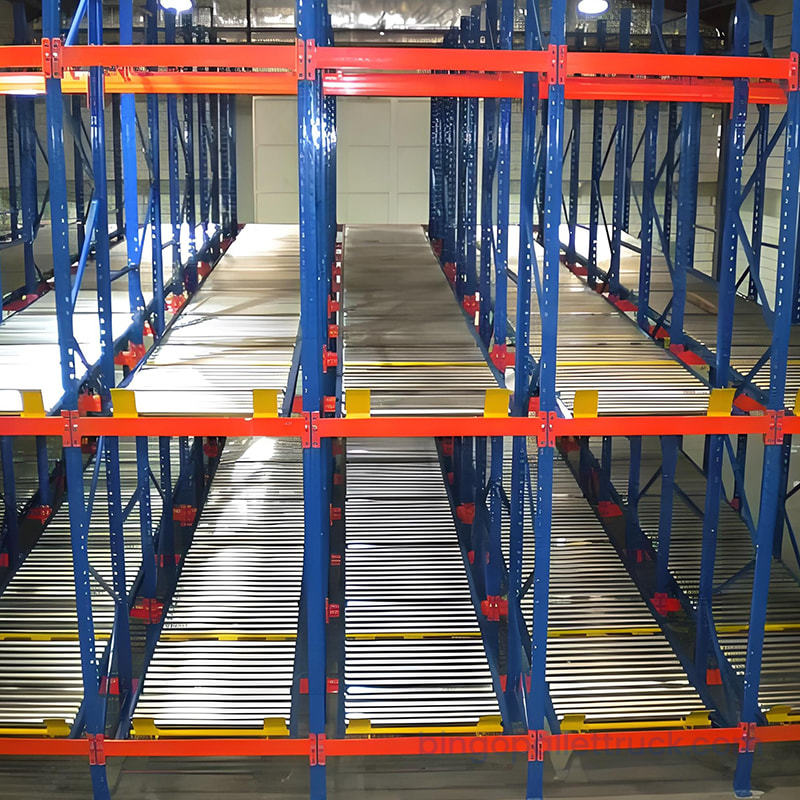

Rafturi cu flux de paleți — FIFO Automation

Sistemele de flux de paleți folosesc role sau roți alimentate prin gravitație pentru a muta automat paleții de la capătul de încărcare la fața de ridicare. Acest lucru asigură o rotație reală a FIFO - critică în industriile alimentare, băuturilor și farmaceutice în care gestionarea datei de expirare este obligatorie. O bandă de curgere tipică poate ține 5-15 paleți în adâncime, reducând semnificativ munca de reaprovizionare.

Specificații tehnice cheie de evaluat

Selectarea unui sistem de rafturi fără a revizui specificațiile tehnice este una dintre cele mai comune – și costisitoare – greșeli în planificarea depozitului. Iată care sunt parametrii critici pe care fiecare cumpărător ar trebui să-i evalueze:

Capacitate de încărcare

Fiecare componentă a raftului are capacități nominale de încărcare care nu trebuie depășite. Capacitatea de încărcare a fasciculului se referă la greutatea maximă pe care o pereche de grinzi poate suporta în siguranță într-un singur compartiment, de obicei variind de la 1.000 kg la 5.000 kg pe nivel pentru rafturile selective standard. Capacitate cadru vertical determină sarcina totală a coloanei, care trebuie să țină cont de greutatea cumulată la toate nivelurile, inclusiv forțele dinamice de la impactul cu stivuitorul.

• Verificați întotdeauna valoarea nominală UDL (încărcare uniform distribuită) per pereche de fascicule
• Factor de încărcare dinamică - vibrațiile stivuitoarelor pot adăuga 10-25% la valorile sarcinii statice
• Nu amestecați niciodată componente de la diferiți producători fără verificarea tehnică

Dimensiuni cadru vertical

Cadrele verticale au adâncimi diferite (de obicei 800 mm, 1.000 mm sau 1.100 mm) și grosimi (gabaritul din oțel de la 1,5 mm la 3,0 mm). Cadrele mai adânci oferă o stabilitate mai mare pentru structurile de rafturi mai înalte. Pentru rafturi care depășesc 6 metri înălțime, De obicei, se recomandă adâncimi de cadru de cel puțin 1.000 mm de inginerii structurali.

Profilul fasciculului și tipul de conexiune

Profilele grinzilor (grindă cutită, grinda treptă, grinda cu spate deschis) afectează atât distribuția încărcăturii, cât și compatibilitatea paleților. Sistemul de conectori – fie că este în formă de lacrimă, gaură de cheie sau cu cârlig – determină ușurința de reglare și frecvența la care înălțimile fasciculului pot fi reconfigurate. Conectorii în formă de lacrimă sunt cel mai comun standard, oferind ajustare fără instrumente în trepte de 50 mm.

Evaluări de sarcină seismică și vântului

În regiunile cu activitate seismică sau pentru instalații în aer liber/semi-exterior, rafturile trebuie să îndeplinească cerințele locale ale zonei seismice. Multe standarde naționale (cum ar fi EN 15512 în Europa, RMI în America de Nord) impun configurații specifice de contravântuire și specificații ale bolțurilor de ancorare pe baza zonelor de risc geografic.

Raft pentru paleți Standarde de siguranță și conformitate

Defecțiunea structurală a raftului pentru paleți este responsabilă pentru mii de vătămări ale depozitelor anual în întreaga lume. Respectarea standardelor stabilite nu este negociabilă – nu numai pentru siguranța lucrătorilor, ci și pentru asigurarea și continuitatea operațională.

Prezentare generală a standardelor internaționale

• EN 15512 (Europa): Specifică principiile de proiectare pentru sistemele de rafturi reglabile pentru paleți, inclusiv testarea sarcinii și factorii de siguranță
• ANSI MH16.1 / RMI (America de Nord): Acoperă specificațiile, proiectarea, testarea și utilizarea rafturilor de depozitare din oțel industrial
• AS 4084 (Australia): Standard australian pentru rafturi de depozitare din oțel, referit pe scară largă în Asia-Pacific
• GB/T 26014 (China): Standard național pentru rafturi pentru echipamente de depozitare mecanică necontinuă

Protocoale de inspecție regulată

Ghidurile SEMA (Storage Equipment Manufacturers' Association) recomandă ca toate instalațiile de rafturi să fie inspectate de către o persoană calificată cel puțin o dată la 12 luni , cu controale vizuale zilnice continue de către personal instruit. Clasificarea daunelor urmează un sistem de semafor:

• verde: Daune minore - monitorizați și programați reparația în 4 săptămâni
• chihlimbar: Daune semnificative - reduceți imediat sarcina, reparați în 4 săptămâni
• Roșu: Deteriorări grave - descărcați imediat, nu utilizați până când nu este reparat sau înlocuit

Ciocnirile cu stivuitorul sunt principala cauză a deteriorării raftului. Instalarea apărătoarelor de coloane, a protecției la capătul culoarului și a barierelor pentru rack poate reduce daunele cauzate de coliziuni prin pana la 80% pe culoarele cu trafic intens.

Cum să planificați a Raft pentru paleți Aspect

Planificarea eficientă a raftului necesită echilibrarea densității de depozitare cu eficiența operațională. Un aspect prost proiectat poate risipi 20-30% din spațiul disponibil sau poate crea blocaje care încetinesc producția cu marje similare.

Pasul 1: Evaluați profilul dvs. de inventar

Înainte de a selecta un sistem, analizați datele de inventar:

• Numărul total de SKU-uri și poziții de paleți necesare
• Greutatea și dimensiunile celor mai grei și mai mari paleți
• Viteza inventarului (articolele A cu mișcare rapidă versus articolele C cu mișcare lentă)
• Cerințe FIFO sau LIFO în funcție de categoria de produs
• Fluctuațiile sezoniere ale volumului stocurilor

Pasul 2: Definiți lățimea culoarului în funcție de echipament

Lățimea culoarului este unul dintre cei mai importanți factori în eficiența aspectului. Tipul de stivuitor dictează cerința minimă pentru culoar:

• Stivuitor contrabalansat: Este necesară lățimea culoarului de 3.500–4.500 mm
• Stivuitor cu retractie: 2.700–3.200 mm — crește semnificativ densitatea de stocare
• Camion cu culoar îngust (VNA): 1.600–1.800 mm — maximizează densitatea, dar necesită sisteme de șine ghidate
• Selector de comenzi personalizat: Similar cu culoarele pentru camioane, optimizate pentru ridicarea pe mai multe niveluri

Pasul 3: Optimizați spațiul vertical

Înălțimea raftului utilizabilă este de obicei limitată la înălțimea liberă a tavanului minus 1.000 mm pentru a permite spațiu liber în siguranță pentru sistemele de sprinklere și iluminat. Într-un depozit standard de 10 metri înălțime liberă, acest lucru permite rafturi de până la aproximativ 9 metri, deseori găzduind 4-5 niveluri de paleți, în funcție de înălțimea produsului.

Pasul 4: Aplicați principiile de slot ABC

Plasați SKU-urile de mare viteză (A) la înălțimi de ridicare ergonomice (800–1.800 mm de la podea) și cea mai apropiată de zonele de expediere. Articolele cu viteză medie (B) ar trebui să ocupe poziții de nivel mediu și zone secundare. Articolele cu mișcare lentă (C) pot fi plasate la cele mai înalte niveluri ale raftului sau la cele mai îndepărtate culoare. Stajarea corectă ABC poate reduce distanța de deplasare a culegătorului cu 30–50% în depozite cu activitate mare.

Integrare cu paleți și echipamente de manipulare

Rafturile pentru paleți nu funcționează izolat – fac parte dintr-un ecosistem integrat de manipulare a materialelor. Compatibilitatea între rafturi, paleți și echipamente de manipulare este esențială atât pentru siguranță, cât și pentru eficiență.

Compatibilitate cu paleți

Amprenta standard pentru paleți (1.200 × 1.000 mm în Europa, 1.219 × 1.016 mm în America de Nord) dictează selectarea lungimii grinzii. Cele mai multe sisteme de rafturi selective sunt concepute pentru compartimente cu două paleți (lungimea fasciculului de 2.700 mm) sau compartimente cu trei paleți (3.600 mm). Folosirea paleților de plastic – care oferă consistență dimensională și elimină pericolele de unghii/așchii în comparație cu alternativele din lemn – poate reduce deteriorarea grinzii și poate îmbunătăți longevitatea sistemului. În calitate de producător și furnizor de soluții de depozitare, Bingo oferă o gamă cuprinzătoare de paleți din plastic proiectați pentru a îndeplini specificațiile standard ale grinzilor de rafturi, asigurând o distribuție consistentă a încărcăturii și compatibilitate între sistemele de depozitare.

Coordonarea echipamentelor de manipulare

Înălțimea catargului stivuitorului și capacitatea nominală la înălțimea maximă de ridicare trebuie verificate în raport cu cea mai înaltă poziție a grinzii de rack. Un stivuitor evaluat la 2.500 kg la nivelul solului poate face față numai 1.200–1.500 kg la o înălțime de ridicare de 6 metri — un factor critic la încărcarea nivelurilor superioare ale raftului. În calitate de furnizor de transpaleți și stivuitoare manuale și electrice, Bingo proiectează echipamente de manipulare pentru a completa ofertele sale de sisteme de depozitare, asigurându-se că înălțimea de ridicare, capacitatea și raza de rotație sunt potrivite cu configurația specifică a raftului.

Întindere înfășurare și unitate de încărcare

Încărcăturile paletizate depozitate la înălțime trebuie să fie unificate corespunzător pentru a preveni deplasarea sau prăbușirea în timpul depozitării și recuperării. Ambalarea extensibilă este metoda standard în industrie, cu minim 200% peliculă pre-întindere recomandat pentru sarcini de peste 500 kg. Ambalarea adecvată reduce mișcarea încărcăturii în raft și protejează mărfurile de praf și umiditate - deosebit de important în rafturile înalte, unde inspecția manuală a nivelurilor superioare este limitată.

Greșeli frecvente în alegerea și utilizarea raftului pentru paleți

Chiar și managerii de depozit cu experiență fac erori care pot fi evitate atunci când specifică sau operează sistemele de rafturi. Înțelegerea acestor capcane poate economisi costuri semnificative și poate preveni accidentele.

1. Subestimarea nevoilor viitoare de capacitate: Proiectarea unui sistem de rafturi pentru stocul curent fără a ține cont de previziunile de creștere pe 3-5 ani duce adesea la modernizari costisitoare pe termen mediu. Planificați întotdeauna o capacitate de extindere de cel puțin 20–30%.
2. Ignorarea limitelor de încărcare a podelei: Fiecare compartiment de rack transferă sarcina pe podea prin ancorele plăcii de bază. În instalațiile mai vechi, valorile de încărcare a plăcilor de pardoseală (de obicei 3–8 tone pe metru pătrat) pot fi depășite de configurațiile de rafturi dense, cu sarcină mare, fără plăci de împrăștiere proiectate.
3. Supraîncărcarea grinzilor progresiv: Pe măsură ce greutatea produsului crește sau se modifică în timp, capacitățile fasciculului sunt depășite frecvent fără o reevaluare oficială. Anunțurile de încărcare trebuie să fie afișate și respectate în fiecare compartiment.
4. Neancorarea corectă a montantilor: Montantii trebuie fixati pe podea cu ancore specificate de producator. Rafturile neancorate sau sub ancorate sunt o cauză principală a prăbușirii catastrofale, în special sub impactul stivuitorului.
5. Întârzierea reparației componentelor deteriorate: Un singur montant deteriorat – chiar și cu o deformare vizibilă minoră – poate reduce capacitatea structurală a unui întreg compartiment de rack prin 50% sau mai mult . Înlocuiți, nu doar monitorizați.
6. Folosind mărci de componente incompatibile: Amestecarea montanților și a grinzilor de la diferiți producători fără semnarea ingineriei anulează certificările de siguranță și creează un comportament imprevizibil al sarcinii la conectori.

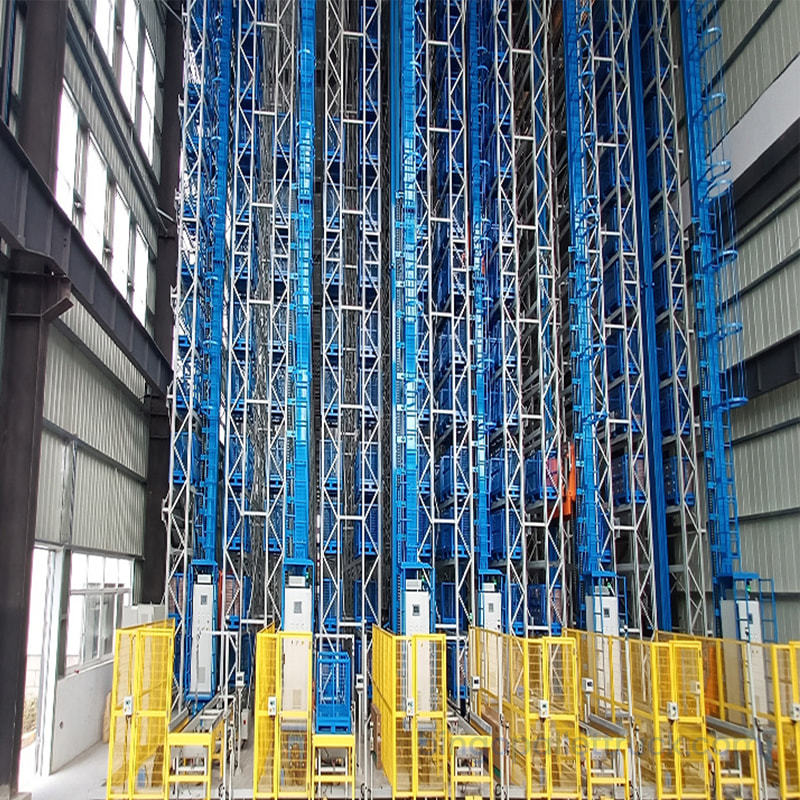

Tendințe emergente: sisteme de rafturi gata de automatizare

Pe măsură ce depozitele evoluează către o mai mare automatizare, sistemele de rafturi pentru paleți sunt din ce în ce mai proiectate pentru a găzdui sisteme automate de stocare și recuperare (AS/RS), roboți mobili autonomi (AMR) și soluții bazate pe navetă.

Clădiri susținute de rack

În depozitele automate înalte, structura de rafturi în sine servește drept cadru de construcție - cu montanti de rafturi susținând acoperișul și placarea pereților. Aceste structuri susținute de rack pot atinge înălțimi de 40 de metri sau mai mult , crescând dramatic densitatea de depozitare pe metru pătrat de teren. Ele sunt deosebit de comune în instalațiile AS/RS pentru depozitarea la rece pentru alimente și băuturi.

Sisteme de rafturi pentru navete

Sistemele de transfer de paleți implementează vehicule de transfer semi-autonome în canalele de rack pentru a muta paleții, eliminând necesitatea ca stivuitoarele să intre în benzile de rack. Acest lucru îmbunătățește siguranța, permite extinderea canalelor de rack până la 30-40 de paleți adâncime , și crește semnificativ ratele de transfer. Sistemele de navetă câștigă acțiune în centrele de livrare a comerțului electronic cu volume mari de SKU și cicluri rapide de comandă.

Monitorizare rack activată pentru IoT

Sistemele de senzori inteligenți încorporați în montantii de rack pot acum monitoriza continuu sarcina structurală, pot detecta evenimentele de impact și pot alerta managerii unității în timp real când pragurile sunt depășite. Primii adoptatori raportează a reducerea timpului neplanificat al rafturilor de până la 35% prin întreținerea predictivă activată de datele de monitorizare IoT.

Alegerea unui Raft pentru paleți Furnizor: Ce să căutați

Calitatea și fiabilitatea furnizorului dumneavoastră de rafturi au implicații pe termen lung pentru siguranță, conformitate și costul total de proprietate. Criteriile cheie de evaluat includ:

• Certificare și conformitate cu standardele: Confirmați că produsele îndeplinesc standardele naționale sau internaționale relevante (EN 15512, RMI, AS 4084 etc.) cu documentația de testare a terților disponibile la cerere
• Suport tehnic: Furnizorii de renume oferă planificare profesională a aspectului, rapoarte de calcul a încărcăturii și supraveghere a instalării - nu doar cataloage de produse
• Trasabilitatea producției: Originea bobinei de oțel, verificarea ecartamentului și înregistrările calității sudurii ar trebui să fie disponibile pentru toate componentele structurale
• Disponibilitatea pieselor de schimb: Asigurați-vă că furnizorul poate furniza grinzi, montanti și conectori de înlocuire într-un timp rezonabil pentru a evita opririle operaționale prelungite după evenimentele de deteriorare
• Capacitate de soluție integrată: Furnizorii care oferă și paleți, echipamente de manipulare și accesorii de depozitare pot oferi un sistem mai coeziv — reducând riscurile de compatibilitate și simplificând achizițiile
