Ce este un rafturi pentru paleți?

A rafturi pentru paleți sistemul este un cadru de depozitare a materialelor conceput pentru a deține mărfurile aranjate pe paleți pe mai multe niveluri orizontale într-un depozit sau o unitate de distribuție. Este cea mai utilizată soluție de depozitare în depozitele comerciale din întreaga lume , permițând facilităților să maximizeze spațiul vertical, să organizeze inventarul în mod sistematic și să ofere acces la fiecare palet depozitat.

Cel mai elementar, rafturile pentru paleți constă din cadre verticale din oțel (coloane), grinzi orizontale de încărcare care se întind între montanți și diverse accesorii de contravântuire și de siguranță. Paleții încărcați cu mărfuri sunt plasați pe grinzi cu stivuitoare, creând rânduri organizate și niveluri de depozitare care se extind în sus prin înălțimea disponibilă a depozitului - ajungând de obicei 6 până la 12 metri sau mai mult în depozite moderne de înaltă.

Scopul fundamental al raftului pentru paleți este transformarea spațiului brut al podelei în capacitate volumetrică de depozitare. Un depozit cu o înălțime liberă de 6 metri și un sistem standard de rafturi selective poate depozita de trei până la patru ori mai multe poziții de paleți decât aceeași suprafață de podea folosită pentru stivuirea pe un singur nivel - făcând rafturile una dintre investițiile cu cel mai mare impact pe care o poate face o operațiune logistică.

Componentele de bază ale unui sistem de rafturi pentru paleți

Înțelegerea componentelor structurale ale raftului pentru paleți ajută operatorii să specifice, să instaleze și să întrețină corect sistemele. Fiecare element joacă un rol definit în traseul de încărcare de la mărfurile depozitate până la podeaua depozitului.

Rame verticale

Cadrele verticale sunt coloana vertebrală verticală a structurii de rafturi. Fiecare cadru este format din două coloane verticale conectate prin contravântuiri orizontale și diagonale pentru a forma un panou rigid. Sunt fabricate la diferite înălțimi (de obicei de la 3 până la 12 metri), adâncimi (600 mm până la 1.100 mm) și profile de secțiune (de obicei din oțel cu secțiune în C sau cu secțiune deschisă) pentru a se potrivi diferitelor cerințe de încărcare și înălțime. Profilul coloanei verticale determină capacitatea de încărcare a sistemului de rafturi — profilele mai grele suportă sarcini mai mari și rezistă la forțe de îndoire mai mari de la impact.

Grinzi de sarcină

Grinzile de sarcină sunt elemente orizontale din oțel care conectează perechi de cadre verticale și susțin direct încărcătura paleților. Sunt disponibile în lungimi diferite (de obicei, de la 1.800 mm până la 3.600 mm) și adâncimi de secțiune pentru a găzdui palete simple, duble sau triple. Grinzile se conectează la cadrele verticale printr-o clemă de siguranță sau un sistem de conectare de blocare, permițând reglarea înălțimii în trepte standard de 50 mm sau 75 mm pentru a găzdui diferite înălțimi de paleți și produse fără unelte.

Nivelurile fasciculului și configurația compartimentului

Un singur compartiment de rafturi este format din două cadre verticale cu un set de grinzi de încărcare la fiecare nivel de depozitare. Numărul de niveluri de grinzi pe travee este determinat de înălțimea cadrului și de spațiul liber necesar deasupra fiecărui palet. Un cadru vertical tipic de 6 metri cu paleți standard de 1.200 mm înălțime poate găzdui trei până la patru niveluri ale fasciculului , fiecare ținând unul, doi sau trei paleți, în funcție de lungimea grinzii și dimensiunile paleților.

Plăci de bază și ancore de podea

Fiecare cadru vertical se așează pe o placă de bază care distribuie sarcina punctuală în placa de podea a depozitului. Plăcile de bază sunt ancorate de podea cu ancore chimice sau mecanice specificate de un inginer structural pe baza sarcinilor de rafturi și a specificațiilor plăcii de beton. Ancorarea corectă a podelei este o cerință critică pentru siguranță și este impus de standardele de instalare a raftului de pe majoritatea piețelor.

Accesorii de siguranță și protecție

O instalație de rafturi complet specificată include o gamă de accesorii de siguranță: apărătoare pentru coloane și protecție la capătul culoarului pentru a absorbi impactul stivuitorului, distanțiere de rând pentru a menține lățimi constante ale culoarului spate în spate, bare de susținere a paleților sau tablă de sârmă pentru paleți de dimensiuni nestandard, știfturi de siguranță pe conectorii grinzilor și semne de încărcare care afișează sarcina maximă permisă per locaș și nivel de încărcare. Aceste componente sunt esențiale atât pentru siguranța structurală, cât și pentru conformitatea cu reglementările.

Tipuri de sisteme de rafturi pentru paleți

Rafturile pentru paleți nu sunt un singur produs - este o familie de sisteme de depozitare, fiecare proiectat pentru un echilibru diferit de densitate de depozitare, selectivitate, producție de produse și compatibilitate cu echipamentele de manipulare. Selectarea tipului potrivit este fundamentală pentru eficiența depozitului.

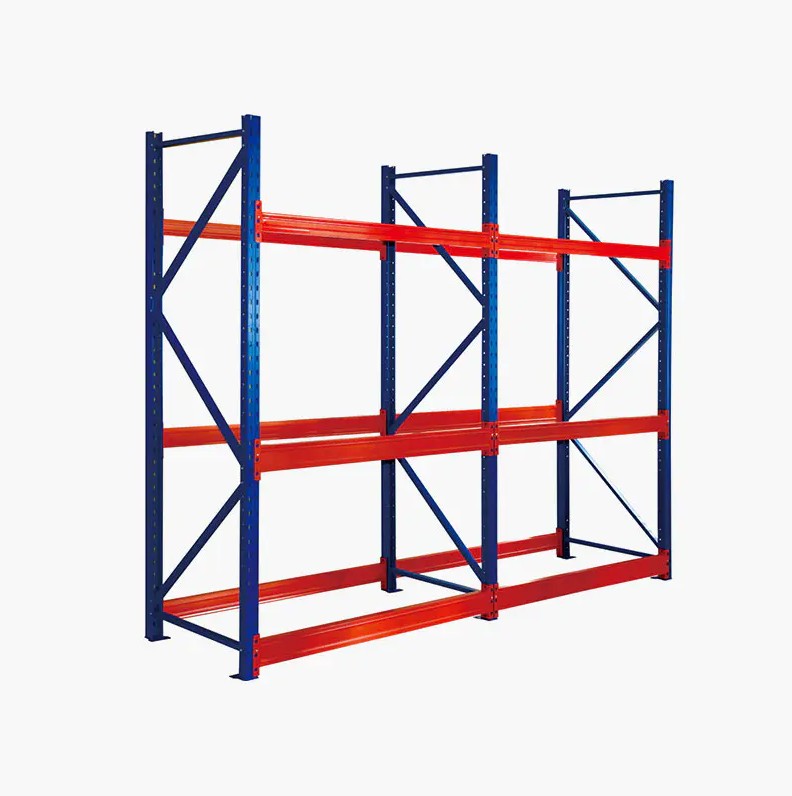

Rafturi selective pentru paleți

Rafturile selective sunt cel mai răspândit tip la nivel mondial, caracterizate prin depozitarea paleților cu o singură adâncime, cu acces direct la fiecare poziție a paletului de pe culoar. Oferă 100% selectivitate — orice palet poate fi recuperat fără a muta altul – ceea ce îl face ideal pentru operațiuni cu un număr mare de SKU, stocuri mixte sau cerințe de rotație primul-intrat-primul ieșit (FIFO). Simplitatea, flexibilitatea și compatibilitatea sa cu stivuitoarele standard și contrabalansate fac din acesta alegerea implicită pentru majoritatea aplicațiilor generale de depozitare.

Raft dublu adânc

Rafturile cu adâncime dublă depozitează paleții la două poziții adâncime pe bandă, accesate de pe un culoar folosind un stivuitor cu adâncime dublă. Această configurație crește densitatea de stocare cu aproximativ 30 până la 40% în comparație cu rafturile selective cu o singură adâncime prin reducerea numărului de culoare necesare, cu prețul unei selectivități reduse — paletul din spate din fiecare bandă este accesibil numai după ce paletul din față a fost îndepărtat. Se potrivește operațiunilor cu paleți multipli de același SKU și cerințe moderate de debit.

Rack-uri pentru drive-in și drive-through

Rafturile cu rafturi permit stivuitoarelor să intre direct în structura de rafturi pentru a plasa sau prelua paleții pe ghidajele șinei continue. Benzile pot fi 5 până la 10 sau mai mulți paleți adâncime , ceea ce face din aceasta opțiunea de rafturi statice cu cea mai mare densitate pentru depozitarea în vrac a produselor omogene. Rafturile de rulare funcționează pe baza LIFO (un culoar de acces pe bandă), în timp ce rafturile de rulare au culouri de acces la ambele capete ale fiecărei benzi, permițând rotația FIFO. Aceste sisteme sunt utilizate în mod obișnuit în depozitele frigorifice și depozitele de alimente în vrac unde un număr mic de SKU sunt depozitate în cantități foarte mari.

Rafturi push-back

Rafturile push-back utilizează, de obicei, un sistem de cărucioare și șină în cadrul fiecărei benzi 2 până la 5 paleți adâncime . Când un palet nou este încărcat, acesta împinge paleții existenți înapoi pe cărucioare înclinate. Când paletul frontal este îndepărtat, paleții rămași se rostogolesc înainte sub gravitație. Acest sistem combină densitatea rezonabilă de depozitare cu accesul LIFO de pe o singură față, folosind stivuitoare standard fără atașamente speciale.

Raft pentru paleți

Rafturile cu flux de paleți (sau cu curgere gravitațională) utilizează benzi înclinate cu role sau roți care permit paleților să curgă gravitațional de la capătul de încărcare la fața de ridicare. Paleții sunt încărcați în spate și preluați din față, cu condiția adevărată rotație FIFO automat fără nicio intervenție a operatorului. Acest sistem este deosebit de eficient pentru mărfurile perisabile, produsele farmaceutice și produsele cu cerințe stricte de rotație a datelor. Adâncimi ale benzilor de 10 până la 20 de poziții de paleți sunt realizabile, oferind o densitate foarte mare de depozitare.

Rafturi cantilever

Rafturile cantilever folosesc brațe orizontale care se proiectează dintr-o coloană centrală, mai degrabă decât locații închise cu grinzi, ceea ce îl face ideal pentru depozitarea articolelor lungi, de formă neregulată, care nu s-ar potrivi în rafturile convenționale - inclusiv cherestea, bară de oțel, țevi, mobilier și materiale din tablă. Deși nu este un sistem de rafturi pentru paleți în sensul convențional, este o completare esențială pentru depozitarea paleților în multe unități de distribuție și depozite de producție.

Rafturi mobile pentru paleți

Rafturile mobile montează rafturi selective standard pe baze motorizate care se mișcă pe șinele de podea, compactând întreaga instalație de rafturi într-un singur bloc mobil atunci când nu sunt utilizate. Doar un culoar este deschis la un moment dat, eliminând toate culoarul, cu excepția unuia, din planul de etaj și crescând capacitatea de stocare cu până la 80% comparativ cu rafturile selective statice în aceeași suprafață. Rafturile mobile sunt utilizate pe scară largă în depozitele de arhive, depozitele frigorifice și depozitele de mărfuri de mare valoare, unde eficiența spațiului justifică costul mai mare al sistemului.

Comparație tip rafturi pentru paleți

Tabelul de mai jos rezumă caracteristicile cheie ale celor mai comune tipuri de rafturi pentru paleți pentru a ghida selecția sistemului pe baza priorităților operaționale.

Industrii care se bazează pe rafturi pentru paleți

Rafturile pentru paleți sunt un instrument universal de depozitare implementat în aproape fiecare sector al economiei moderne. Scalabilitatea și adaptabilitatea sa îl fac potrivit pentru operațiuni, de la centre de distribuție regionale mici până la facilități enorme de procesare automată care acoperă sute de mii de metri pătrați.

• Distribuție cu amănuntul și comerț electronic: Facilități de mare capacitate, cu mii de SKU-uri, se bazează pe rafturi selective pentru acces direct la fiecare produs, susținând cicluri rapide de preluare a comenzilor și de reaprovizionare cerute de modelele de livrare în ziua următoare și în aceeași zi.
• Alimente și băuturi: Depozitele de alimente ambientale, refrigerate și congelate folosesc rafturi pentru paleți configurate pentru rotația FIFO pentru a gestiona stocurile de produse perisabile. Mediile de depozitare frigorifică fac ca eficiența spațiului drive-in sau rafturile cu flux deosebit de valoroasă, deoarece refrigerarea spațiului neutilizat pe culoar este costisitoare.
• Produse farmaceutice și asistență medicală: Cerințele stricte de reglementare pentru trasabilitatea produsului și rotația datei fac ca rafturile cu flux de paleți să fie standardul în distribuția farmaceutică. Configurațiile de rafturi curate și accesibile susțin, de asemenea, conformitatea cu standardele bunelor practici de distribuție (GDP).
• Automobile și producție: Depozitele de componente care susțin liniile de producție necesită acces fiabil și imediat la piese și subansambluri, adesea într-un model JIT (just-in-time). Rafturile selective cu configurații cu culoar îngust maximizează capacitatea în zonele restrânse ale magazinelor adiacente fabricii.
• Logistică terță parte (3PL): Furnizorii de logistică contractuală necesită sisteme de rafturi flexibile care pot fi reconfigurate pe măsură ce contractele clienților și gamele de produse evoluează. Reglabilitatea raftului selectiv și compatibilitatea largă cu diferite echipamente de manipulare îl fac alegerea dominantă pentru unitățile 3PL multiclient.
• Materiale de constructii si aprovizionare pentru constructii: Produsele de format lung, cum ar fi lemnul, țevile și profilele necesită rafturi cantilever, în timp ce materialele ambalate sau paletizate folosesc rafturi convenționale pentru paleți. Mulți comercianți de constructori și distribuitori de construcții operează ambele tipuri de sisteme în aceeași unitate.

Factori cheie în designul și specificațiile raftului pentru paleți

O instalație de rafturi pentru paleți este un sistem structural, nu o piesă de mobilier disponibilă. Specificarea corectă necesită o analiză sistematică a mediului de depozitare, a mărfurilor care urmează să fie depozitate și a echipamentului de manipulare care trebuie utilizat.

Dimensiuni paleți și încărcături

Dimensiunile paletului — cel mai frecvent 1.200 × 800 mm (europalet) sau 1.200 × 1.000 mm (palet industrial) — determină lungimea minimă a grinzii și adâncimea cadrului necesare. Înălțimea și greutatea paletului încărcat determină distanța dintre niveluri și grinda și secțiunea verticală necesare pentru a transporta încărcătura. Încărcăturile tipice pe paleți variază de la 500 kg la 1.500 kg , cu sisteme de rafturi grele care acceptă încărcături care depășesc 3.000 kg per poziție de palet.

Înălțimea liberă a depozitului și încărcarea podelei

Înălțimea liberă disponibilă sub obstacolul structural cel mai de jos (grindă de acoperiș, conducte de sprinklere sau iluminare) determină înălțimea maximă a raftului. Instalațiile de rafturi trebuie să mențină un spațiu minim între nivelul grinzii superioare și structura clădirii - de obicei 500 mm până la 1.000 mm pentru stingerea incendiilor și eficiența luminii. Placa podelei depozitului trebuie, de asemenea, să fie evaluată de un inginer structural pentru a confirma că poate suporta sarcinile punctuale impuse de plăcile de bază ale raftului la sarcină maximă.

Compatibilitate cu stivuitoare și echipamente de manipulare

Lățimile culoarului sunt determinate direct de raza de viraj și de înălțimea catargului echipamentului de manipulare. Stivuitoarele contrabalansate standard necesită culoar de lucru 3.500 mm până la 4.000 mm , în timp ce stivuitoarele retractabile operează pe culouri de 2.700 mm până la 3.200 mm. Camioanele cu culoar îngust (NA) și cu culoar foarte îngust (VNA) pot lucra în culouri înguste de la 1.800 mm până la 2.200 mm, crescând semnificativ proporția de suprafață a podelei dedicată depozitării mai degrabă decât circulației. Alegerea echipamentului de manipulare trebuie făcută împreună cu – nu după – proiectarea sistemului de rafturi.

Siguranța la incendiu și integrarea sistemului de sprinklere

Instalațiile de rafturi pentru paleți trebuie să respecte reglementările de siguranță la incendiu care acoperă cerințele privind sprinklerele în rafturi, prevederile spațiului de evacuare între rândurile de rafturi spate în spate și clasificarea pericolului de incendiu a mărfurilor depozitate. În multe jurisdicții, rafturile peste o anumită înălțime necesită capete de sprinklere în rafturi la niveluri intermediare, iar structura raftului trebuie să ofere spații libere pentru evacuarea fumului - de obicei goluri de 75 până la 150 mm între rândurile de cadru spate în spate — pentru a permite căldurii și gazelor să se ridice la sistemele de detectare la nivelul acoperișului în cazul unui incendiu.

Capacitatea de încărcare a raftului pentru paleți: cum se calculează

Capacitatea de încărcare a raftului pentru paleți este exprimată la trei niveluri: pe poziție de palet (greutatea maximă pe care o poate plasa un singur palet și încărcătura acestuia pe o pereche de grinzi), pe nivel de grinzi (sarcina totală pe toate pozițiile de paleți pe o pereche de grinzi) și pe compartiment (sarcina totală pe toate nivelurile de grinzi dintr-un singur cadru vertical). Supraîncărcarea oricăruia dintre aceste trei niveluri reprezintă un risc serios de siguranță structurală și este o cauză principală a prăbușirilor de rafturi în depozite la nivel global.

Capacitățile de încărcare sunt determinate de producătorul de rafturi prin calcule de inginerie și teste fizice în conformitate cu standarde precum EN 15512 (Europa), RMI (America de Nord) sau AS 4084 (Australia). Fiecare compartiment de rafturi instalat trebuie să afișeze un anunț de încărcare care specifică sarcina maximă permisă pe nivel de grinda și per compartiment. Aceste notificări de încărcare sunt o cerință obligatorie de siguranță în conformitate cu majoritatea standardelor naționale de rafturi și reglementărilor de siguranță la locul de muncă.

Factorii care reduc capacitatea efectivă de încărcare a unui sistem de rafturi sub maximul său teoretic includ deteriorarea verticală din cauza impactului cu stivuitorul, știfturile de siguranță lipsă pe conectorii grinzii, setările incorecte înălțimii grinzii și defecțiunea ancorei podelei. Inspecția regulată și repararea promptă a componentelor deteriorate sunt esențiale pentru menținerea sistemului la capacitatea sa nominală.

Siguranța rafturilor pentru paleți: inspecție, întreținere și conformitate

Rafturile pentru paleți sunt un sistem structural supus solicitărilor mecanice continue de la încărcare, descărcare și contact accidental cu stivuitorul. Un program proactiv de inspecție și întreținere nu este opțional – este o obligație legală și de siguranță în majoritatea mediilor de operare.

Intervalele regulate de inspecție

• Verificări vizuale zilnice: Operatorii din depozit ar trebui să raporteze imediat supraveghetorilor daune vizibile - montanti îndoiți, grinzi dislocate, știfturi de siguranță lipsă sau dispozitive de protecție a coloanei deplasate.
• Inspecții săptămânale documentate: Un inspector intern de rafturi instruit ar trebui să efectueze o vizită sistematică a tuturor compartimentelor de rafturi, înregistrând orice daune utilizând un sistem standardizat de coduri de culoare (Verde = sigur, Chihlimbar = monitorizare/reparare în curând, Roșu = scoaterea imediată din serviciu).
• Inspecție anuală de experți: Un inspector de rafturi calificat (acreditat la SEMA în Marea Britanie sau standarde naționale echivalente) ar trebui să efectueze o inspecție cuprinzătoare independentă a întregii instalații de rafturi cel puțin o dată pe an, furnizând un raport scris și măsuri de remediere recomandate.

Praguri de deteriorare pentru coloanele verticale

Cea mai comună formă de deteriorare a raftului este deformarea coloanelor verticale în urma impactului cu stivuitorul la nivelul solului. Majoritatea standardelor de rafturi specifică că un montant cu o deformare vizibilă (proa sau îndoire) depășește 3 mm în 300 mm lungime coloanei trebuie scos din funcțiune imediat și înlocuit înainte ca locașul să fie readus în funcțiune. Chiar și impacturile minore, repetate, acumulează daune cauzate de oboseală care nu sunt vizibile cu ochiul liber, făcând inspecția profesională esențială.

Raft pentru paleți și utilizarea spațiului de depozitare

Unul dintre cele mai convingătoare argumente pentru rafturile pentru paleți este îmbunătățirea măsurabilă a utilizării spațiului pe care îl oferă. Într-un depozit tipic, raportul dintre suprafața de depozitare și suprafața totală a podelei - și proporția din volumul total al clădirii ocupat efectiv de bunurile depozitate - sunt parametri cheie pentru evaluarea eficienței instalației.

Un depozit care utilizează numai stivuire de blocuri la nivelul podelei la o înălțime maximă sigură a stivei de 2 paleți poate atinge o densitate de depozitare de aproximativ 0,8 paleți pe metru pătrat de suprafață . Instalarea unui sistem de rafturi selective de 6 metri în același spațiu, cu culoar standard de 2.700 mm pentru stivuitoare, poate crește acest lucru la 2,5 până la 3,5 paleți pe metru pătrat — mai mult decât triplarea capacității efective de depozitare a clădirii fără nicio modificare a amprentei acesteia.

Sistemele automate de depozitare și recuperare cu compartiment înalt (AS/RS) care utilizează rafturi de până la 40 de metri înălțime cu macarale robotizate pot împinge densitatea de depozitare la 6 până la 10 paleți pe metru pătrat sau mai mult , reprezentând capătul superior a ceea ce tehnologia de rafturi pentru paleți poate realiza în combinație cu automatizarea depozitelor.

Instalare rafturi pentru paleți: pași cheie

O instalare de rafturi pentru paleți este un proiect structurat care necesită o planificare atentă, o execuție precisă și o verificare post-instalare înainte ca sistemul să fie încărcat și pus în funcțiune.

1. Studiu de amplasament și evaluare a podelei: Măsurați amprenta disponibilă a depozitului, confirmați înălțimile clare, hărțiți coloanele și pozițiile obstacolelor și comandați o evaluare a încărcării pe podea de la un inginer structural.
2. Proiectarea sistemului și planificarea aspectului: Dezvoltați un aspect la scară care să arate rândurile de rafturi, lățimea culoarului, rutele de ieșire de urgență, spațiile de evacuare a gazelor de siguranță împotriva incendiilor și căile de circulație a echipamentelor de manipulare. Confirmați că specificațiile grinzii și cadrului respectă cerințele de sarcină.
3. Livrarea componentelor și punerea în scenă: Livrați cadre verticale, grinzi, plăci de bază, ancore și accesorii la șantier. Organizați componentele după compartiment pentru o secvențiere eficientă a instalării.
4. Montarea și nivelarea cadrului: Setați plăcile de bază la aspectul podelei, ridicați cadre verticale și verificați alinierea verticală. Variațiile minore ale nivelului pardoselii sunt suportate prin dispunerea sub plăci de bază înainte de ancorare.
5. Ancorare la podea: Găuriți și instalați ancore chimice sau mecanice pentru podea la adâncimea de încastre și la valorile cuplului specificate conform specificațiilor inginerului. Nu înlocuiți tipurile de ancore și nu omiteți ancorele.
6. Instalarea grinzii și reglarea înălțimii: Montați grinzile la înălțimile corecte pentru primul nivel de palet, confirmând că dispozitivele de blocare a grinzilor sau știfturile de siguranță sunt complet cuplate la fiecare punct de conectare.
7. Accesorii de siguranță și aviz de încărcare: Instalați apărători de coloană, distanțiere de rând, dispozitive de protecție la capătul culoarului și orice suport de sârmă sau suport pentru paleți necesar. Fixați notificările de încărcare în fiecare compartiment înainte ca sistemul să fie pus în funcțiune.
8. Inspecție înainte de utilizare: Efectuați o inspecție formală înainte de utilizare a instalației finalizate în raport cu desenele de proiect înainte ca orice paleți să fie plasați pe sistem.

Raft pentru paleți și integrarea automatizării depozitelor

Rafturile moderne pentru paleți servesc din ce în ce mai mult drept cadru structural în care funcționează sistemele de automatizare a depozitelor. Rafturile în sine nu se mișcă, dar sistemele care încarcă și preiau paleții de pe el au devenit din ce în ce mai sofisticate - de la stivuitoare manuale la vehicule ghidate semi-automatizate (AGV) și sisteme automatizate complet de depozitare și recuperare (AS/RS).

Sisteme automate de transfer utilizați cărucioare de transfer alimentate de baterii care circulă pe benzile de rafturi pentru a plasa și prelua automat paleții, controlate de un sistem de management al depozitului (WMS). Aceste sisteme sunt deosebit de eficiente în configurațiile tip drive-in de înaltă densitate, eliminând nevoia ca stivuitoarele să intre în totalitate în structura de rafturi - reducând riscul de deteriorare structurală și îmbunătățind semnificativ debitul.

AS/RS cu sarcină unitară (stivuitoare automate) funcționează pe culoare foarte înguste în structuri de rafturi înalte, folosind macarale ghidate pe șine pentru a obține timpi de ciclu de 60 până la 120 de mișcări ale paleților pe oră pe culoarul macaralei . Aceste sisteme maximizează atât densitatea de stocare, cât și viteza de debit, făcându-le soluția preferată pentru operațiunile de distribuție pe scară largă, unde costul terenului și costul forței de muncă sunt semnificative.
