Ce este rafturile industriale?

Rafturi industriale este o categorie de structuri de depozitare din oțel proiectate pentru sarcini grele, concepute pentru a organiza, susține și oferi acces sistematic la bunuri, materiale și componente în depozite, centre de distribuție, unități de producție și depozite de vânzare cu amănuntul. Este infrastructura de bază de stocare a lanțului modern de aprovizionare , permițând facilităților să utilizeze înălțimea verticală a clădirii în mod eficient, să organizeze inventarul după tip și locație și să permită echipamentelor de manipulare mecanică - stivuitoare, stivuitoare, transpaleți - să acceseze în mod fiabil și în siguranță încărcăturile depozitate.

Spre deosebire de rafturile domestice sau de depozitare ușoară, rafturile industriale sunt proiectate pentru a transporta sarcini substanțiale - de obicei de la câteva sute de kilograme la câteva tone per poziție de depozitare - și sunt fabricate din profile structurale de oțel care sunt calculate, testate și certificate pentru a îndeplini standardele naționale și internaționale de încărcare. Un sistem de rafturi industriale specificat și instalat corect poate crește capacitatea de stocare utilizabilă cu 200% până la 400% în comparație cu stivuirea la nivelul podelei în aceeași amprentă, ceea ce o face una dintre investițiile în infrastructură cu cea mai mare rentabilitate disponibile oricărei operațiuni de logistică sau producție.

Rafturile industriale cuprind o familie largă de tipuri de sisteme - de la rafturi standard selective pentru paleți și rafturi cantilever până la soluții automate cu locații înalte și sisteme de flux dinamic - fiecare proiectat pentru o combinație specifică de tip de încărcare, cerințe de densitate de depozitare, cerere de debit și echipamente de manipulare.

Cum diferă rafturile industriale de rafturile standard

Distincția dintre rafturile industriale și rafturile standard comerciale sau casnice este semnificativă și depășește scara. Rafturile industriale sunt concepute ca un sistem structural - nu un produs de mobilier - iar specificațiile, instalarea și utilizarea sa sunt guvernate de standarde formale de inginerie.

• Capacitate de încărcare: Rafturi industriale beam levels typically carry 500 kg to 5,000 kg or more per level. Standard office or retail shelving is rated for 50 to 200 kg per shelf — an order of magnitude less.
• Inaltime: Rafturi industriale routinely extends to 6, 10, or even 40 meters in automated high-bay warehouses. Standard shelving rarely exceeds 2.5 meters.
• Integrarea echipamentelor de manipulare: Rafturi industriale is sized and spaced to accommodate forklift trucks, reach trucks, order pickers, and automated stacker cranes. Standard shelving is accessed manually.
• Inginerie și certificare: Rafturi industriale systems are subject to structural engineering calculations, load testing, and certification under standards such as EN 15512, FEM 10.2.02, RMI, or AS 4084. They require formal installation by qualified personnel, floor anchor engineering, and mandatory load signage.
• Reglementare de siguranță: Rafturi industriale installations are subject to workplace health and safety legislation, mandatory periodic inspection requirements, and specific damage assessment and reporting protocols that do not apply to standard shelving.

Componentele structurale de bază ale rafturilor industriale

Toate sistemele de rafturi industriale – indiferent de tip – au în comun un set de elemente structurale fundamentale. Înțelegerea acestor componente clarifică modul în care sistemul transportă sarcina, cum este asamblat și unde sunt concentrate riscurile de deteriorare sau defecțiune.

Rame verticale

Cadrele verticale sunt coloanele verticale portante ale structurii de rafturi. Fiecare panou de cadru este format din două coloane verticale interconectate prin elemente de contravântuire orizontale și diagonale, formând o structură rigidă asemănătoare unei scări. Înălțimile cadrului variază de la 2 metri pentru sistemele de ridicare la nivel scăzut până la 12 metri sau mai mult pentru rafturile selective înalte. Profilul secțiunii transversale și gabaritul din oțel al coloanei verticale determină capacitatea de încărcare a sistemului — Montantii cu secțiune mai grea suportă o sarcină axială mai mare și rezistă la forțe excentrice mai mari de la impactul cu stivuitorul.

Grinzi de sarcină

Grinzile de încărcare sunt elemente orizontale care se întind între perechi de cadre verticale, formând rafturile pe care se sprijină paleții sau mărfurile. Acestea se conectează la coloanele verticale printr-un sistem de conectare cu clemă sau cârlig care permite reglarea înălțimii în trepte - de obicei 50 mm sau 75 mm - fără unelte, permițând reconfigurarea raftului pe măsură ce dimensiunile produsului se modifică. Lungimea grinzii și adâncimea secțiunii sunt proiectate în funcție de deschidere și sarcină: grinzile mai lungi care suportă sarcini mai grele necesită secțiuni mai adânci pentru a limita deformarea sub sarcină.

Plăci de bază și ancore de podea

Fiecare cadru vertical este prevăzut cu o placă de bază din oțel care distribuie sarcina concentrată a coloanei în placa de podea a depozitului. Plăcile de bază sunt fixate pe podea cu ancore mecanice sau chimice, specificate de un inginer structural pe baza sarcinilor de rafturi, a tipului de ancore și a caracteristicilor plăcii de beton. Ancorarea podelei este o cerință de siguranță nenegociabilă în conformitate cu toate standardele majore de rafturi industriale — rafturile neancorate reprezintă un risc serios de prăbușire, în special în condiții de impact sau în condiții seismice.

Distanțieri de rând și legături de contravântuire

Distanțierele de rând sunt elemente orizontale care conectează rândurile de rafturi spate-la-spate, menținând o distanță constantă între culoar și oferind stabilitate laterală structurii generale de rafturi. Contravântuirea planului (legaturi orizontale la nivelul grinzii) și contravântuirea de nivel superior întăresc și mai mult instalația de rafturi împotriva forțelor laterale. Aceste componente sunt deosebit de importante în sistemele de rafturi înalte și în regiunile supuse activității seismice.

Accesorii de siguranță și protecție

O instalație industrială completă de rafturi include o gamă de accesorii de protecție și siguranță: apărătoarele coloanei și dispozitivele de protecție la capătul culoarului absorb impacturile cu stivuitorul înainte ca acestea să ajungă la oțelul raftului; știfturile de siguranță ale grinzii împiedică dislocarea grinzilor prin contactul în sus cu stivuitorul; punțile din plasă de sârmă sau barele de suport pentru paleți oferă o suprafață de încărcare sigură pentru paleți non-standard sau mărfuri vrac; și avizele de încărcare obligatorii de pe fiecare compartiment informează operatorii cu privire la sarcina maximă permisă pe nivel și per compartiment.

Principalele tipuri de sisteme de rafturi industriale

Rafturile industriale nu sunt un singur produs, ci o familie largă de sisteme proiectate, fiecare optimizat pentru un echilibru diferit de densitate de stocare, accesibilitate la produs, viteza de debit și tip de echipament de manipulare. Selectarea tipului corect de sistem este una dintre cele mai importante decizii în proiectarea depozitului.

Rafturi selective pentru paleți

Rafturile selective pentru paleți sunt cea mai utilizată formă de rafturi industriale la nivel global. Depozitează paleți în poziții cu o singură adâncime accesibilă direct de pe culoar, oferind 100% selectivitate — orice palet poate fi preluat în orice moment fără a muta altul. Simplitatea, flexibilitatea și compatibilitatea sa cu stivuitoarele standard și contrabalansate îl fac alegerea implicită pentru depozitarea generală cu o mare varietate de SKU. Înălțimile fasciculului sunt reglabile, permițând reconfigurarea sistemului pe măsură ce liniile de produse se modifică în timp.

Rack-uri pentru drive-in și drive-through

Rafturile de tip drive-in permit stivuitoarelor să intre direct în structura de rafturi, plasând paleții pe ghidajele șinei continue care parcurg adâncimea benzii. Adâncimile benzii de 5 până la 10 sau mai mulți paleți sunt comune, ceea ce face din acesta sistemul de rafturi statice de cea mai mare densitate disponibil. Rafturile drive-in funcționează pe baza ultimului intrat-primul ieșit (LIFO). Rafturile de tip drive-through oferă acces de la ambele capete ale fiecărei benzi, permițând rotația primul intrat, primul ieșit (FIFO). Ambele tipuri sunt utilizate pe scară largă în depozitele frigorifice și depozitele de mărfuri în vrac.

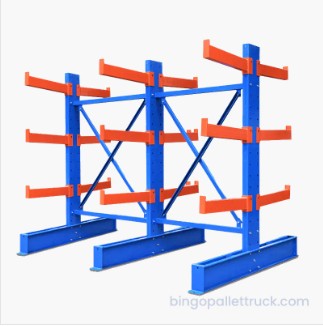

Rafturi cantilever

Rafturile în consolă utilizează brațe orizontale care se proiectează dintr-o coloană verticală centrală, fără obstrucții verticale frontale, ceea ce îl face sistemul ideal pentru depozitarea articolelor lungi, neregulate sau supradimensionate care nu pot fi adăpostite în compartimentele închise convenționale. Cheresteaua, bara de oțel, țevile, materialele din tablă, mobilierul și componentele auto sunt toate sarcinile tipice pentru rafturi cantilever. Brațele sunt reglabile în înălțime și pot fi configurate pentru sarcini ușoare, medii sau grele, în funcție de dimensiunea secțiunii și distanța dintre coloane.

Raft pentru paleți

Rafturile pentru fluxul de paleți utilizează benzi înclinate pentru role sau roți în cadrul benzilor de depozitare adânci, astfel încât paleții să curgă gravitațional de la un culoar de încărcare din spate către o față de recuperare din față. Adevărata rotație FIFO este realizată automat , făcând din acest sistem alegerea preferată pentru mărfuri perisabile, produse farmaceutice, băuturi și orice produs cu cerințe stricte de rotație a codului de dată. Adâncimile benzii de 10 până la 20 de poziții de paleți oferă o densitate foarte mare de depozitare combinată cu rotația stocului garantată.

Rafturi push-back

Rafturile push-back utilizează cărucioare imbricate pe șine înclinate în cadrul fiecărei benzi de depozitare, de obicei găzduind 2 până la 5 paleți adâncime . Încărcarea unui nou palet împinge paleții existenți înapoi; când paletul frontal este îndepărtat, paleții rămași se rostogolesc înainte sub gravitație. Acest sistem folosește stivuitoare standard, oferă o densitate mai bună decât rafturile selective cu o singură adâncime și este bine potrivit pentru operațiuni cu paleți multipli de același SKU care nu necesită rotație FIFO.

Rafturi la mezanin și rafturi pe mai multe niveluri

Structurile de rafturi la mezanin creează niveluri suplimentare ale podelei într-o clădire de depozit, dublând sau triplând efectiv suprafața utilă a podelei fără lucrări structurale de construcție. Sistemele de rafturi cu mai multe niveluri folosesc pasarele și scările pentru a oferi acces la mai multe niveluri de rafturi de ridicare manuală, susținând depozitarea de înaltă densitate a pieselor mici în unități în care suprafața podelei este limitată și un număr mare de SKU-uri individuale trebuie depozitate în mod accesibil.

Raft mobil

Rafturile mobile montează rafturi selective standard pe baze motorizate care rulează pe șine încorporate în podea. Întreaga instalație de rafturi se compactează într-un singur bloc, cu un singur culoar deschis în orice moment. Acest lucru elimină toate culoarele redundante din planul etajului, crescând capacitatea de depozitare a paleților cu până la 80% comparativ cu rafturile selective statice in aceeasi zona. Rafturile mobile sunt deosebit de valoroase în medii cu temperatură controlată, cum ar fi depozitele frigorifice și seifurile farmaceutice, unde refrigerarea spațiului neutilizat pe culoar reprezintă un cost major continuu.

Sisteme automate de stocare și recuperare (AS/RS)

La cel mai înalt nivel al tehnologiei de rafturi industriale, sistemele automate de depozitare și recuperare integrează structurile de rafturi cu macarale robotizate, cărucioare cu navetă sau sisteme de bunuri la persoană controlate de un sistem de management al depozitului (WMS). Structurile de rafturi AS/RS înalte pot ajunge 30 până la 45 de metri înălțime , cu macarale stivuitoare care realizează timpi de ciclu de 60 până la 120 de mișcări ale paleților pe oră pe culoar. Aceste sisteme oferă densitate maximă de stocare, dependență minimă de forță de muncă și precizie foarte mare a debitului.

Comparația sistemelor de rafturi industriale

Tabelul de mai jos oferă o comparație structurată a principalelor tipuri de sisteme de rafturi industriale prin criteriile cheie de selecție utilizate în proiectarea depozitelor.

Industrii și aplicații ale rafturilor industriale

Rafturile industriale stau la baza practic fiecare sector al economiei moderne care implică depozitarea fizică și mișcarea mărfurilor. Versatilitatea sa în diferite tipuri de sisteme, capacități de încărcare și configurații îl face aplicabil de la puncte de distribuție regionale mici până la cele mai mari centre automate de onorare din lume.

Distribuție cu amănuntul și comerț electronic

Centrele de distribuție cu amănuntul și depozitele de onorare a comerțului electronic funcționează cu mii de SKU-uri active și trebuie să suporte cicluri rapide de reaprovizionare împreună cu ridicarea comenzilor individuale de mare viteză. Rafturile selective – adesea combinate cu rafturi de ridicare pe mai multe niveluri și sisteme automate de transmitere a mărfurilor la persoană – oferă accesibilitatea și flexibilitatea necesare acestor operațiuni. Creșterea livrărilor în aceeași zi și în ziua următoare a făcut ca infrastructura de rafturi densă și bine organizată să fie un activ competitiv direct în logistica cu amănuntul.

Alimente și băuturi

Depozitele de alimente și băuturi ambientale, refrigerate și congelate sunt printre cele mai solicitante medii pentru rafturi industriale. Spațiul controlat cu temperatură este costisitor de construit și de exploatat, ceea ce face ca densitatea mare de depozitare - obținută prin drive-in, flux sau rafturi mobile - este critică din punct de vedere economic. Cerințele stricte de rotație a stocurilor FIFO pentru mărfurile perisabile sunt îndeplinite automat de sistemele de flux de paleți. Materialele de rafturi și acoperirile trebuie să respecte standardele de siguranță alimentară și să reziste la efectele corozive ale substanțelor chimice de curățare și a umidității ridicate.

Farmaceutică și Sănătate

Depozitarea farmaceutică necesită cele mai înalte standarde de trasabilitate a stocurilor, controlul temperaturii și rotația stocurilor. Rafturile industriale trebuie să susțină conformitatea cu GDP (Bună Practică de Distribuție) – cu zone de depozitare clar definite, segregare a loturilor și precizie documentată la ridicare. Rafturile cu flux de paleți pentru liniile cu temperatură controlată și rafturile selective pentru produse ambientale sunt ambele utilizate pe scară largă. Rafturile mobile sunt din ce în ce mai specificate pentru depozitarea de mare valoare sau a substanțelor controlate unde atât eficiența spațiului, cât și securitatea accesului sunt priorități.

Automobile și producție

Magazinele de componente, supermarketurile din liniile de producție și depozitele de produse finite din industria auto și producția generală se bazează pe rafturi industriale pentru a susține o combinație complexă de componente - de la elemente de fixare mici pe rafturi cu mai multe niveluri până la sub-ansambluri mari pe rafturi pentru paleți sau sisteme cantilever. Livrarea just-in-time (JIT) către liniile de producție necesită acces imediat și fiabil la fiecare piesă, ceea ce face ca selectivitatea 100% să fie o cerință critică în aceste medii.

Constructii, cherestea si materiale de constructii

Comercianții de constructori, curțile de cherestea și distribuitorii de materiale de construcții se ocupă de unele dintre cele mai dificile profile de încărcare în depozite - articole lungi, grele și cu forme neregulate, cum ar fi oțel de construcție, plăci de acoperiș, gips-carton și cherestea. Rafturile cantilever sunt soluția principală pentru mărfurile de format lung, în timp ce rafturile pentru paleți grele se ocupă de materiale paletizate în saci, cărămizi și blocuri. Multe facilități combină ambele tipuri de sisteme într-un singur mediu de stocare integrat.

Logistică terță parte (3PL)

Furnizorii de logistică contractuală trebuie să deservească mai mulți clienți cu diferite profiluri de produs dintr-o singură unitate comună. Rafturile selective sunt folosite aproape universal în depozitele 3PL deoarece înălțimile sale reglabile ale grinzilor, echipamentele de manipulare compatibile și accesibilitatea directă la paleți îl fac cel mai flexibil sistem pentru a se adapta cerințelor în schimbare ale clienților fără modificare sau reinvestire semnificativă a raftului.

Factori cheie în specificațiile pentru rafturi industriale

Specificarea corectă a unui sistem de rafturi industriale necesită o analiză structurată a mediului de depozitare, a caracteristicilor mărfurilor care urmează să fie depozitate și a proceselor operaționale pe care trebuie să le suporte sistemul. Erorile în specificații – subdimensionarea capacității de încărcare, selectarea unui tip greșit de sistem sau nerespectarea degajărilor echipamentelor de manipulare – sunt costisitoare de corectat după instalare.

Greutatea și dimensiunile încărcăturii

Greutatea și dimensiunile sarcinii maxime de proiectare pe poziție de palet determină adâncimea și lungimea secțiunii grinzii necesare, secțiunea stâlpului vertical și numărul maxim de niveluri de grinzi pe cadru. Încărcăturile tipice pentru paleți industriali variază de la 500 kg la 1.500 kg , cu sisteme grele proiectate pentru sarcini care depășesc 3.000 kg per poziție de palet. Dimensiunile în plan ale paletului încărcat determină lungimea minimă a grinzii și adâncimea cadrului, în timp ce înălțimea încărcată determină pasul minim al nivelului grinzii (distanța verticală între nivelurile grinzii).

Înălțimea liberă a clădirii și placa de podea

Înălțimea liberă disponibilă în partea inferioară a celui mai mic obstacol al clădirii - grinda acoperișului, pane, conducte de sprinklere sau iluminare - determină înălțimea maximă a raftului. Un spațiu minim de 500 mm până la 1.000 mm între paletul încărcat în partea superioară și structura clădirii este necesară din motive de siguranță la incendiu și din motive operaționale. Placa de pardoseală a depozitului trebuie să fie evaluată structural pentru a confirma că poate suporta sarcinile punctiforme concentrate de pe plăcile de bază ale raftului în condiții de încărcare maximă, fără fisurare sau tasare.

Echipamente de manipulare și lățimea culoarului

Tipul de echipament de manipulare utilizat pentru încărcare și preluare de pe rafturi determină în mod direct lățimea necesară a culoarului - și, prin urmare, proporția din podeaua depozitului ocupată de culouri față de depozitare. Stivuitoarele contrabalansate standard necesită culoar de lucru 3.500 mm până la 4.000 mm . Stivuitoarele retractabile operează pe culouri de la 2.700 mm până la 3.200 mm. Camioanele ghidate cu culoar îngust (NA) lucrează pe culouri înguste până la 2.100 mm până la 2.500 mm, iar camioanele cu turelă ghidată cu culoar foarte îngust (VNA) pe culouri de doar 1.600 mm până la 1.800 mm - crescând semnificativ raportul dintre spațiul de depozitare și spațiul de circulație.

Conformitate cu securitatea la incendiu

Instalațiile de rafturi industriale trebuie să respecte reglementările de siguranță la incendiu, care necesită în mod obișnuit spații de evacuare între rândurile de rafturi spate în spate pentru a permite căldurii și gazelor să se ridice la detectoarele de la nivelul acoperișului, sistemele de sprinklere în rafturi la niveluri intermediare pentru rafturi peste înălțimi definite și configurații de amplasare de depozitare care nu împiedică eficiența acoperirii sprinklerelor aeriene. Clasificarea pericolului de incendiu a mărfurilor depozitate — combustibile standard, combustibile cu grămadă mare, lichide inflamabile — determină cerințele specifice aplicabile fiecărei instalații.

Capacitatea de încărcare a raftului industrial și standarde de siguranță

Siguranța structurală a unei instalații de rafturi industriale depinde în întregime de specificarea corectă a sistemului, instalarea corectă și operarea în limitele capacității sale nominale în orice moment. Capacitatea de încărcare este definită la trei niveluri în cadrul oricărui sistem de rafturi, iar toate cele trei limite trebuie respectate simultan.

• Capacitate de încărcare unitară (UDL per poziție de palet): Greutatea maximă a unui singur palet și conținutul acestuia care poate fi plasat pe o pereche de grinzi. Această valoare este determinată de rezistența secțiunii grinzii și de capacitatea cadrului vertical de a suporta sarcinile axiale și de încovoiere rezultate.
• Capacitatea nivelului fasciculului: Sarcina totală permisă în toate pozițiile paleților pe o singură pereche de grinzi simultan. Acesta nu este pur și simplu un multiplu al sarcinii unitare - distribuția sarcinii pe întreaga lungime a grinzii afectează efortul de încovoiere în secțiunea grinzii.
• Capacitate golf: Sarcina totală permisă pe toate nivelurile de grinzi într-un singur compartiment de rafturi, limitată de capacitatea de încărcare axială a stâlpilor verticali și de stabilitatea generală a cadrului la încărcare combinată.

Standardele internaționale majore care guvernează rafturile industriale includ EN 15512 și EN 15620 (Europa), FEM 10.2.02 (Federația Europeană de Manipulare a Materialelor), RMI ANSI MH16.1 (America de Nord) și AS 4084 (Australia și Noua Zeelandă). Fiecare raft instalat trebuie să afișeze o notificare obligatorie de încărcare care afișează sarcina unitară permisă, capacitatea nivelului fasciculului și capacitatea compartimentului - vizibile pentru toți operatorii care utilizează sistemul.

Inspecție și întreținere rafturi industriale

Rafturile industriale sunt un sistem structural supus stresului continuu din ciclurile de încărcare și impacturilor minore inevitabile ale funcționării zilnice a stivuitorului. Un program disciplinat de inspecție și întreținere este esențial pentru a menține integritatea structurală, conformitatea cu reglementările și un mediu de lucru sigur.

Niveluri și frecvență de inspecție

1. Verificări operative zilnice: Toți angajații din depozit trebuie să fie instruiți să identifice și să raporteze imediat daune vizibile ale raftului - montanti îndoiți, grinzi dislocate sau crăpate, știfturi de siguranță lipsă, dispozitive de protecție a stâlpilor deplasate sau compartimente supraîncărcate - ca parte a practicii lor zilnice de lucru.
2. Inspecții săptămânale documentate: Un inspector intern de rafturi desemnat și instruit ar trebui să efectueze o inspecție sistematică a tuturor compartimentelor de rafturi cel puțin săptămânal, înregistrând constatările utilizând un sistem standardizat de clasificare a daunelor. Locurile cu etichetă roșie (nesigure) trebuie să fie descărcate și scoase imediat din funcțiune în așteptarea reparației.
3. Inspecție anuală de experți: Un inspector de rafturi independent și calificat ar trebui să efectueze un audit cuprinzător al întregii instalații cel puțin o dată pe an, furnizând un raport formal scris cu recomandări de acțiuni de remediere. Această inspecție anuală este o cerință conform majorității reglementărilor naționale de siguranță a raftului.

Limite de deteriorare a coloanei verticale

Impactul stivuitorului la nivelul solului este cea mai comună formă de deteriorare a raftului. Majoritatea standardelor majore specifică faptul că o coloană verticală cu o deformare (arc, îndoire sau adâncitură) care depășește 3 mm măsurată pe o lungime de 300 mm trebuie scos din funcțiune și înlocuit înainte ca locașul să fie readus în funcțiune. Daunele minore cumulate care nu ating individual acest prag pot compromite, de asemenea, integritatea coloanei în timp, subliniind importanța inspecției profesionale regulate, mai degrabă decât a se baza doar pe verificările vizuale zilnice.

Clasificarea codului de culoare a daunelor

Sistemul SEMA (Storage Equipment Manufacturers Association) de deteriorare a semaforului – adoptat pe scară largă la nivel internațional – clasifică deteriorarea raftului ca verde (nu este necesară nicio acțiune), Chihlimbar (monitorizează și programează reparația într-o perioadă definită) sau roșu (scoate imediat din serviciu). Acest sistem oferă un limbaj clar și consecvent pentru comunicarea stării de rafturi între operatorii, managerii de siguranță și inginerii de inspecție, indiferent de experiența lor tehnică.

Impactul rafturilor industriale asupra eficienței depozitului

Valoarea strategică a raftului industrial se extinde cu mult dincolo de simpla furnizare a unui loc de depozitare a mărfurilor. O instalație de rafturi bine concepută îmbunătățește direct viteza de debit în depozit, acuratețea stocurilor, productivitatea forței de muncă și costul operațional - toate acestea se traduc într-un avantaj competitiv măsurabil.

Densitatea de stocare și utilizarea spațiului

Un depozit care folosește numai stivuire de blocuri la nivelul podelei la 2 paleți înălțime realizează aproximativ 0,8 poziții de paleți pe metru pătrat de suprafață . Instalarea de rafturi selective de 6 metri cu coridoare pentru stivuitoare retractabile mărește acest lucru la 2,5 până la 3,5 poziții de paleți pe metru pătrat — mai mult decât tripla capacitatea efectivă de stocare în aceeași amprentă a clădirii. Sistemele automate înalte cu structuri de rafturi de 30 de metri pot împinge densitatea dincolo 8 până la 10 poziții de paleți pe metru pătrat .

Acuratețea și trasabilitatea inventarului

Rafturile sistematice cu adrese de locație definite - compartiment, nivel și poziție - furnizează infrastructura fizică pentru sistemele de gestionare a depozitelor (WMS) bazate pe locație. Fiecărui palet i se atribuie o locație de rafturi specifică, cunoscută, permițând vizibilitatea stocului în timp real, depozitarea și recuperarea rapidă și numărarea precisă a ciclului, fără a fi nevoie să căutați în depozit. Instalațiile de rafturi gestionate de WMS ating în mod obișnuit rate de precizie a stocurilor de peste 99,5% , în comparație cu precizia de 90 până la 95% în medii nestructurate cu stiva de podea.

Productivitatea muncii

Rafturile organizate cu etichetare clară a locației și compartimentarea optimizată a produselor (plasarea mărfurilor cu mișcare rapidă în cele mai accesibile locații) reduce timpul de călătorie pentru fiecare sarcină de preluare sau reaprovizionare - crescând direct numărul de sarcini pe care un agent de depozit le poate îndeplini pe tură. În operațiunile cu debit mare, optimizarea layout-ului raftului poate îmbunătăți productivitatea de recoltare prin 15 până la 30% fără nicio schimbare în personal sau investiții în tehnologie.

Instalare de rafturi industriale: un proces structurat

Instalarea raftului industrial este un proces formal de construcție, nu o sarcină de auto-asamblare. Necesită personal calificat, supraveghere inginerească și verificare după instalare înainte de a pune orice sarcină pe sistem.

1. Sondaj pe site: Măsurați amprenta disponibilă a podelei, confirmați înălțimile libere față de obstacole, identificați pozițiile coloanei și drenajului și comandați o evaluare de inginerie structurală a capacității de încărcare a plăcii de podea.
2. Proiectarea și aspectul sistemului: Elaborați un desen de instalare la scară care să arate rândurile de rafturi, lățimea culoarului, rutele de ieșire de urgență, spațiile de evacuare a gazelor arse de siguranță la incendiu și distanța de rotație a echipamentelor de manipulare. Confirmați toate specificațiile grinzii și montantului față de cerințele de sarcină.
3. Livrarea și organizarea componentelor: Livrați și organizați cadrele verticale, grinzile, plăcile de bază, ancorele și accesoriile în funcție de compartiment pentru o secvențiere eficientă a instalării.
4. Montarea și alinierea cadrului: Ridicați cadrele verticale în conformitate cu desenul de amplasare, verificați nivelul și nivelul și placați plăcile de bază după cum este necesar pentru a face față variațiilor minore ale nivelului podelei.
5. Ancorare la podea: Găuriți și instalați ancore de podea la tipul specificat, adâncimea de încasări și valorile cuplului confirmate de inginer. Nu înlocuiți specificațiile ancorelor și nu omiteți ancorele de pe nicio placă de bază.
6. Instalarea grinzii: Montați grinzile la înălțimile corecte conform desenului de proiectare, confirmând că toți știfturile de siguranță ale grinzii sunt cuplate complet la fiecare punct de conectare înainte de a trece la următorul compartiment.
7. Accesorii și notificări de încărcare: Instalați apărători de coloană, distanțiere de rând, dispozitive de protecție la capătul culoarului, tablă de sârmă sau alte accesorii specificate. Fixați notificările obligatorii de încărcare pentru fiecare compartiment înainte de punere în funcțiune.
8. Inspecție înainte de punere în funcțiune: Efectuați o inspecție oficială a instalației finalizate în raport cu desenele de proiectare, confirmați că toate ancorele sunt instalate și strânse, toate știfturile de siguranță sunt la locul lor și toate notificările de încărcare sunt afișate înainte ca orice paleți să fie plasați pe sistem.

Alegerea sistemului de rafturi industriale potrivite: Cadrul de decizie

Selectarea celui mai potrivit sistem de rafturi industriale pentru o anumită operațiune necesită o evaluare structurată a mai multor factori interconectați. Următorul cadru ghidează procesul de decizie de la cerințele inițiale până la selecția tipului de sistem.

• Câte SKU-uri trebuie stocate? Numărul mare de SKU (mii de linii de produse) necesită o selectivitate ridicată - îndreptând spre rafturi selective sau rafturi mezanin. Numărul scăzut de SKU cu volume mari pe SKU favorizează sistemele de înaltă densitate, cum ar fi rafturile de tip drive-in sau flow-in.
• Este necesară rotația stocurilor FIFO? Pentru mărfurile perisabile, produsele cu codificarea datei sau orice inventar în care cel mai vechi stoc trebuie consumat mai întâi, rafturile cu flux de paleți sau rafturile drive-through asigură rotația FIFO automată. Sistemele drive-in și push-back sunt numai LIFO.
• Ce echipament de manipulare este disponibil sau planificat? Alegerea tipului de stivuitor determină lățimea culoarului, care are un impact direct asupra densității de depozitare și a raftului. Confirmați compatibilitatea echipamentului înainte de a finaliza tipul de rafturi.
• Care este profilul de sarcină? Mărfurile paletizate standard se potrivesc cu rafturile convenționale pentru paleți. Articolele lungi sau neregulate necesită rafturi în consolă. Încărcăturile foarte mari necesită secțiuni verticale și grinzi grele. Profilurile de încărcare mixtă pot necesita mai multe tipuri de rafturi în cadrul aceleiași unități.
• Care este cerința de debit? Operațiunile cu randament ridicat acordă prioritate accesibilității și timpilor de ciclu rapidi față de densitate. Operațiunile intensive de stocare cu debit mai scăzut pot accepta selectivitate redusă în schimbul densității maxime.
• Care este înălțimea disponibilă a clădirii? Clădirile mai înalte deblochează potențialul raftului înalt și al sistemelor AS/RS, care oferă cea mai mare valoare atunci când înălțimea liberă a clădirii depășește 10 metri. Clădirile inferioare sunt cel mai bine deservite de sistemele convenționale selective sau drive-in.
